概述
        1215-1234系列井用潜水三相异步电动机是我公司在引进国际技术的基础上开发研制的产品系。该潜水电动机与潜水泵组成潜水电泵，长期潜入水中工作，主要用于在深井中驱动潜水泵提取地下水，为工矿企业、农田、牧场和居民生活提供生产和生活用水，也可用于矿井抢险排水。本系列产品寿命长，易于维护，是目前最理想的深井提水设备。

型号说明

电动机机座号与适用井径对应表

适用条件
   1、电动机应完全潜入水中立式（或卧式适用），其潜入深度不大于70m,但不小于20m,最底位置距井底不少于5m（卧式使用时水位应高于潜水电机1m以上）。
   2、介质水温不高于30℃。
   3、水中固体杂质含量（重量比）不超过0.01%。
   4、水中氯离子含量不得超过400mg/L；
   5、水中硫化氢含量不得大于1.5mg/L；
   6、介质水中不含腐蚀性物质，PH值在6.5-8.5范围内。
   7、电机运行时内部应充满洁净的清水（可加防冻液）。
   8、功率范围：   150-600kw（2级转速） 87-3200kw（4级转速）
电压范围：  三相380v   500v   3000v    6000v   10000v
适用场合：水井 16”、22”、24”、26”、28”、30”、36” 或水池、水坑中

设备特点
1、 电机防护等级：IPX8，绝缘等级为F
2、 为湿式充水、密封性结构
3、 采用德国引进技术，具有结构简单、运行可靠、使用寿命长、维修方便、力能指标高等优点
4、 具有结构简单、噪音小、设计优化、使用可靠、节能、易于维护、寿命长，水中运行节约基建投资等特点

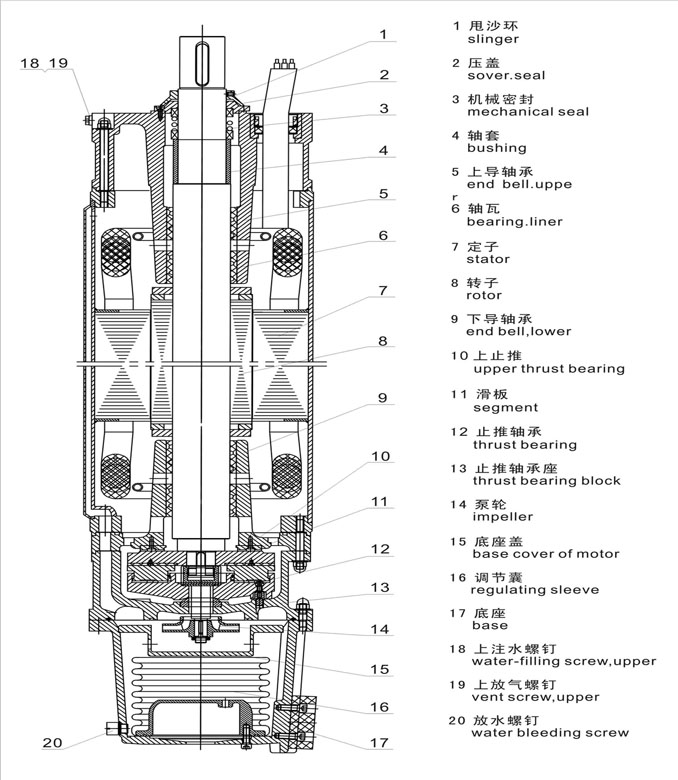

电动机机构
1、 潜水电机由定子、转子、上下导轴承、下连接法兰、底座、轴伸密封装置等组成。
2、 潜水电机各止口连接处采用密封圈密封；轴伸密封根据水质含砂量多少，选择不同方式的密封装置。（含砂量大于0.01%时采用橡胶骨架油封；含砂量大于0.01-0.5%时采用机械密封）
3、 电动机下部装有橡胶调节囊，其作用为当电机内部热胀冷缩时及电机外部水位高低变化时，用以平衡电机内腔与水的压力。
4、 电动机定子绕组采用耐水绝缘线，有良好的绝缘能力，绕组线与耐水JHS型电缆连接。
5、 潜水电机上、下导轴承座内装有轴瓦，转子下部装有止推轴承。止推轴承由上、下止推轴承及滑板组成，用于承担轴向力，上止推轴承为块环形，下止推轴承为分块扇形。

 技术支持
   1、保证电机的引出电缆处端电压为380（1±5%）V，频率为50(1±1%)HZ（其它电压或频率须特殊订货）。
   2、电机的******运行电流不得大于铭牌上的标定值（即额定电流，配套厂家和用户在选用和调试潜水电泵机组的电源控制设备时，应特别注意）；
   3、电机应选用合适的控制方式（可实现电机的过载、欠压、断相运行的保护并可根据水位自动控制电泵的起停）；
   4、电机为连续工作制（S1）。两次起动时间间隔不得小于10分钟；
   5、电机应可竖直使用，也可卧式使用（须特殊订制）；
   6、用于水池或超过规定的井径中时应加装吸水罩，使电机表面的水流速度达到0.5-1m/s,以保证电机良好的散热。吸水罩应将电动机和第一，二级泵包括在内。

供货范围
潜水电机主机（包括3米引缆），电缆的接头绝缘粘带（包括优质聚氯乙烯粘带、自熔乙丙胶带、丁基橡胶自粘带）使用维护说明书1份，合格证1份装箱单1份，木箱包装

注：当环境水或电网电压、频率不符合上述规定时，用户可以提出要求，本公司提供订制适用产品。

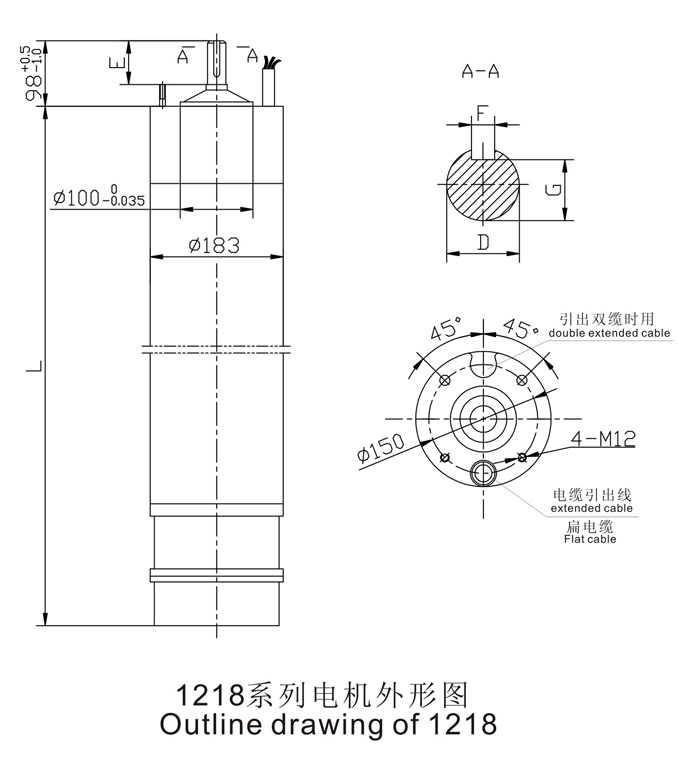

 1218 系列井用潜水三相异步电动机
